Les étapes pour installer une prise électrique facilement

Installer une prise électrique dans un logement peut paraître intimidant pour beaucoup, mais il s’agit d’une opération parfaitement accessible avec un bon guide technique et en respectant les normes en vigueur. Le système électrique domestique a des règles définies par la norme NF C 15-100 qui garantissent sécurité et fonctionnalité. Le choix de l’emplacement, le type de prise à utiliser, les sections des fils, ainsi que le respect du coloris des câbles sont essentiels pour assurer une installation conforme et sans risque. Ce guide se propose de détailler toutes les étapes nécessaires, de la préparation au test final, tout en fournissant des conseils issus de l’expérience pour éviter erreurs courantes et accidents domestiques.

Comprendre la norme NF C 15-100 pour un emplacement optimal des prises électriques

Dans le cadre d’une installation destinée à durer et à offrir sécurité, la première étape revient à définir avec précision où positionner ses prises électriques au sein des différentes pièces du logement. La norme NF C 15-100 est la référence incontournable en matière d’installation électrique résidentielle en France. Appliquer scrupuleusement ses préconisations assure non seulement la conformité réglementaire mais optimise également la fonctionnalité des circuits.

Cette norme catégorise les pièces en fonction de leur usage et impose un nombre minimum de prises : cela permet d’éviter un usage abusif de multiprises ou de rallonges électriques, sources fréquentes de surchauffe ou de défauts isolants. Par exemple :

• Dans un séjour dont la surface est inférieure à 28 m², la norme impose au moins une prise toutes les 4 m² avec un minimum fixe de 5 prises, idéalement disposées en périphérie pour répartir les points d’alimentation sans difficulté.
• Pour les séjours plus grands, la concertation avec un maître d’ouvrage est recommandée afin d’adapter le nombre de prises, mais il faut prévoir un minimum de 7 prises encastrées, toujours selon une disposition périphérique pour garantir une accessibilité optimale.
• Les chambres bénéficient d’un minimum de 3 prises, bien réparties afin d’alimenter éclairage, appareils multimédias et autres besoins courants.
• La cuisine, pièce la plus électriquement sollicitée, doit comporter 6 prises alimentées par un circuit robuste en 2,5 mm², avec 4 d’entre elles positionnées au-dessus du plan de travail. Ces prises nécessitent un indice de protection IP45 garantissant leur étanchéité face aux éclaboussures.
• Les autres pièces habitables, si elles dépassent 4 m², disposent d’au moins une prise. Les WC, souvent de petite surface et faible sollicitation électrique, peuvent en être exemptés.
• La salle de bains doit respecter les zones de sécurité, avec des prises compatible IP45 dans les zones autorisées, pour protéger les usagers.

Le respect rigoureux de cette norme évite non seulement un bricolage dangereux mais permet également de planifier les circuits électriques avec le bon dimensionnement des fils et un découpage adapté des disjoncteurs. Une prise mal positionnée ou trop peu nombreuse peut s’avérer un inconvénient majeur à l’usage, entraînant modifications coûteuses ou connexions dangereuses.

Tableau des exigences normatives selon les pièces du logement

Pièce	Surface (m²)	Nombre minimal de prises	Section conducteurs recommandée	Commentaires
Séjour & salon (inf. 28 m²)	–	1 prise / 4 m² (min. 5)	1,5 mm²	Disposition périphérique optimale
Séjour & salon (sup. 28 m²)	–	Min. 7 prises	1,5 mm²	Consultation maître d’ouvrage recommandée
Chambre	–	3 prises	1,5 mm²	Réparties en périphérie
Cuisine	–	6 prises dont 4 au plan de travail	2,5 mm²	Indice IP45 obligatoire, circuit dédié
Autres pièces supérieures à 4 m² (hors WC)	>4	1 prise minimum	1,5 mm²	Prise en partie accessible
Salle de bains	–	Selon zones de sécurité	1,5 mm²	Respect des indices IP45 et des zones de protection

Au-delà des standards, pour alléger le coût et faciliter les interventions, il est crucial de planifier en amont les zones de passage de gaines, la capacité des tableaux électriques et envisager avec des marques spécialisées comme Legrand, Schneider Electric ou Eaton des solutions modulaires adaptés à votre installation.

Choisir entre installation de prise encastrée ou prise en saillie : critères et implications

Le type de prise installé doit tenir compte à la fois des contraintes structurelles de la maison et des besoins pratiques. La distinction entre prise encastrée et prise en saillie est fondamentale. Chacune présente des avantages et des contraintes qui influencent le coût, la facilité de pose et l’esthétique finale.

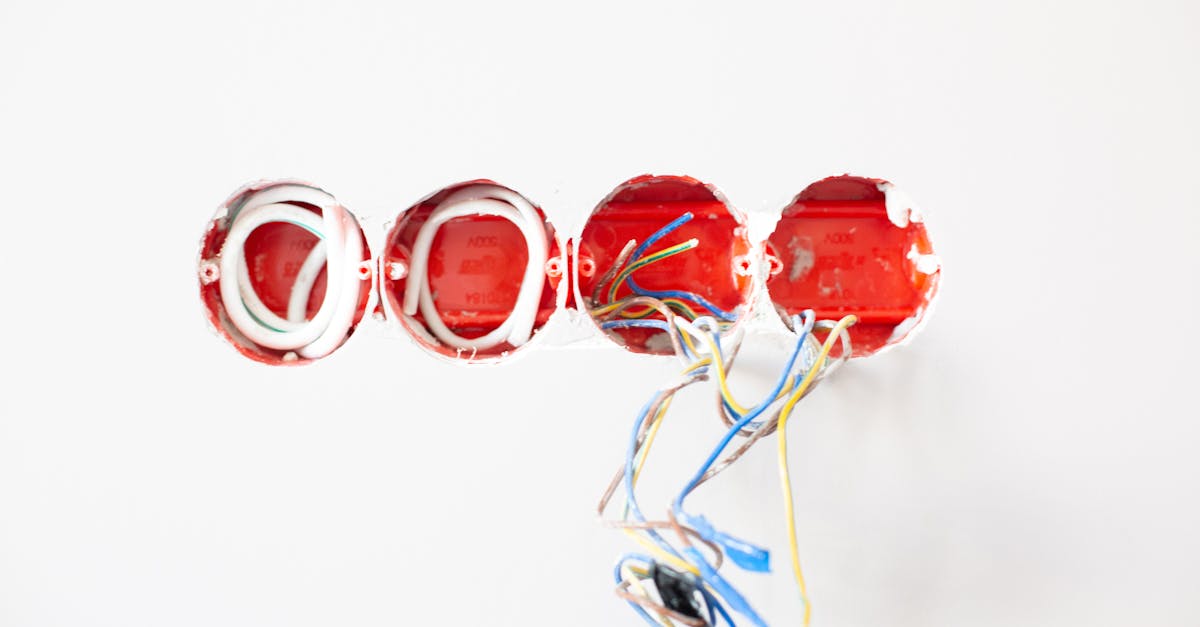

Une prise encastrée est insérée dans une boîte placée dans la paroi du mur, laissant apparaître uniquement la plaque de finition. Cette solution cache toute la partie mécanique et garantit un rendu propre. Elle fait appel à des gaines encastrées dans la cloison, et suppose un mur porteur ou séparateur suffisamment épais pour contenter la profondeur de boîtier. Elle est idéale lors d’une construction neuve ou d’une rénovation avec dépose de cloisons.

La prise en saillie, par opposition, est fixée directement sur le mur, souvent apparent avec un boîtier vissé et relié via une moulure pour acheminer les fils. Cette option est fréquente dans les locaux non finaux, tels que ateliers ou garages, mais peut aussi s’adapter aux rénovations sans modification de cloison. La facilité de pose et le coût moindre en font une solution plébiscitée par les bricoleurs débutants.

• Avantages prise encastrée : esthétique soignée, gain d’espace, protection améliorée des câbles.
• Inconvénients : travail plus complexe, nécessité de découpe murale, conditions structurelles spécifiques.
• Avantages prise en saillie : installation rapide, aucun travail de maçonnerie, idéal pour rénovation ou dépannage.
• Inconvénients : visible, risques accrus d’endommagement, moins esthétique.

Pour une installation durable et valorisante du logement, il est préférable de se tourner vers une solution encastrée avec des appareils proposés par Leroy Merlin, Brico Dépôt ou Castorama, où la qualité des mécanismes et les finitions sont en constante amélioration. Dans tous les cas, il est essentiel que le matériel soit homologué NF et conforme aux normes en vigueur afin de garantir sécurité et fonctionnalité.

Comparaison technique prise encastrée vs prise en saillie

Critère	Prise encastrée	Prise en saillie
Visibilité	Minimaliste, plaque seul visible	Boîtier entier apparent
Complexité installation	Elevée, nécessite dépose cloison ou préparation murale	Simple, pose directe sur mur ou surface
Protection des câbles	Optimale, câbles protégés dans mur	Moins bonne, exposés aux chocs
Adaptabilité	Nécessite mur adapté	Universelle
Esthétique	Préférée dans pièce habitable	Moins esthétique, acceptable pour garage ou atelier
Coût	Plus élevé (matériel + pose)	Moins cher, matériel et pose plus simples

Choisir la bonne prise se décide en fonction du contexte technique, esthétique et budgétaire, mais toujours en respectant la sécurité électrique pour un usage conforme avec le temps.

Les codes couleurs et le matériel indispensables pour réussir l’installation de votre prise électrique

Le branchement d’une prise électrique requiert un matériel adapté et la connaissance rigoureuse des codes couleurs pour éviter tout risque électrique ou confusion lors du raccordement. En électricité domestique, les fils sont identifié par une norme bien précise :

• Fil bleu : correspond au neutre (N).
• Fil rouge, marron ou noir : désignent la phase (L).
• Fil vert et jaune : délimitent la terre ou conducteur de protection.

Pour les installations des circuits de prises, on privilégie du câble rigide en cuivre avec une section adaptée. La norme impose souvent du 1,5 mm² pour des prises classiques, sauf en cuisine et pour certains gros appareils où il faut passer en 2,5 mm² afin d’assurer une intensité pouvant aller jusqu’à 20 A sans échauffement.

Le matériel à avoir en main comprend :

• Prises électriques 16 A 2P+T, simples ou multiples, avec plaques de finition adaptées.
• Boîtes d’encastrement adaptées à la nature du mur (placo, béton, brique).
• Fils électriques de différentes sections (1,5 mm² et 2,5 mm²) et bien repérés en couleur.
• Gaines techniques pour protéger les câbles.
• Outils indispensables : tournevis, pinces coupantes, pince à dénuder, pince à bec long, cutter ou coupe-câble, multimètre.
• Equipement de sécurité tel que gants isolants et lunettes protectrices.

Utiliser des composants de marques reconnues telles que Legrand ou Schneider Electric garantit des normes industrielles strictes et un montage fiable même dans le temps. Ces fabricants proposent aussi des gammes assurant une grande diversité d’esthétismes et d’options techniques, facilitant l’adaptation à tout environnement.

Tableau des outils et matériels recommandés pour l’installation

Outils / Matériel	Fonction	Conseils d’utilisation
Tournevis (plat + cruciforme)	Visser/dévisser les fixations	Prendre des manches isolants pour sécurité
Pince coupante	Couper les fils au bon format	S’assurer d’avoir des lames bien affûtées
Pince à dénuder	Enlever l’isolant sans détériorer les fils	Utiliser des modèles réglables selon la section
Multimètre	Tester la présence et tension électrique	Vérifier toujours la déconnexion avant manipulation
Gants et lunettes isolants	Protection personnelle	Ne pas négliger cet équipement lors de toute intervention
Boîtes d’encastrement	Support montage prise	Adapter à l’épaisseur murale
Gaines électriques	Protection des fils	Passer dans coffrets, évitant écrasement et humidité

Le recours à un matériel adapté réduit considérablement le risque de défauts de montage ou d’accidents liés au courant électrique. Enfin, se munir d’un multimètre permet de vérifier la bonne tension avant et après la pose d’une prise.

Préparation électrique avant la pose : sécurité et vérifications indispensables

La clé d’une installation électrique réussie commence toujours par une préparation méthodique visant à garantir la sécurité. Couper l’alimentation générale sur le tableau électrique est donc systématique. La prudence impose aussi la double vérification de l’absence de tension avec un testeur ou un multimètre sur les fils concernés.

Cette étape est incontournable et doit être répétée avec rigueur pour s’assurer que l’intervention pourra se dérouler sans risque. Idéalement, l’électricité doit rester coupée de bout en bout de votre installation pendant toute la durée des travaux.

Dans les logements anciens, il est vivement conseillé de diagnostiquer l’état du tableau électrique ainsi que des câbles. Le vieillissement des installations expose à des dangers liés à l’usure isolante ou à la corrosion. Quelquefois, des travaux préalables de rénovation sont préconisés afin d’assurer une base saine pour de nouvelles prises.

Un diagnostic complet vous orientera aussi sur le bon dimensionnement des disjoncteurs : jusqu’à 16 A pour circuits en 1,5 mm² et 20 A pour ceux en 2,5 mm². Utiliser un tableau de marques comme Muresco ou Eaton garantit une segmentation équilibrée des protections.

• Couper l’alimentation au disjoncteur général.
• Tester au multimètre la tension sur les fils.
• Identifier précisément les fils neutre, phase et terre.
• Repérer la bonne boîte d’encastrement ou emplacement pour la prise.
• Vérifier l’état des protections sur le tableau électrique.

L’absence de tension étant confirmée, l’opérateur peut commencer la manipulation des fils sans danger, ce qui est un gage de sérénité et d’efficacité. Cette phase de préparation est aussi une occasion d’optimiser le passage des gaines électriques et la connectique pour limiter les futurs dysfonctionnements.

Tableau de contrôle sécurité avant pose

Action	Outil ou méthode	But	Recommandation
Couper l’électricité générale	Disjoncteur principal	Précaution essentielle	Respecter scrupuleusement l’ordre
Tester tension	Multimètre ou testeur de tension	Vérifier absence de courant	Répéter test deux fois
Identifier fils	Observation visuelle, repères de couleurs	Éviter erreur de branchement	Respecter code couleurs : bleu, rouge, vert/jaune
Vérifier matériel électrique	Inspection visuelle	S’assurer de l’état des protections	Faire appel à spécialiste si doute
Préparer emplacement	Mesure, marquage sur mur	Assurer la bonne installation future	Respecter normes en vigueur

Un opérateur bien préparé gagne en rapidité et minimise les erreurs, ce qui diminue le coût global de l’intervention, surtout lorsqu’il s’agit d’une installation multiple. S’équiper chez des enseignes comme Bricomarché ou Castorama offre par ailleurs un accès facile à tout le matériel nécessaire pour préparer son chantier rapidement.

Procédure pas à pas pour le branchement d’une prise électrique en toute sécurité

Avec le matériel adéquat et la sécurité validée, le branchement des fils au sein de la prise constitue la phase clé qui garantira un fonctionnement fiable et durable. Chaque étape suit un ordre précis en respectant les codes couleurs et le bon serrage des fils. Voici les étapes à suivre rigoureusement :

1. Couper l’électricité générale au niveau du disjoncteur.
2. Tester l’absence de tension avec un multimètre pour éviter tout risque d’électrocution.
3. Dénuder les fils électriques sur une longueur de 10 à 12 mm, sans occasionner de coupure dans le cuivre.
4. Brancher le fil bleu (neutre) sur la borne marquée N située à droite au dos de la prise.
5. Brancher le fil vert/jaune (terre) sur la borne centrale, identifiable par son symbole.
6. Brancher le fil rouge, marron ou noir (phase) sur la borne L, souvent à gauche.
7. Vérifier la fixation des fils en tirant doucement pour s’assurer qu’ils ne se déconnectent pas.
8. Replacer les fils dans le mur, faire attention à leur rangement pour éviter un pli trop serré.
9. Visser fermement le bloc prise dans la boîte d’encastrement.
10. Remettre le cache ou la plaque de finition.
11. Rétablir l’alimentation générale et tester la prise avec un appareil électrique ou un multimètre.

Respecter l’ordre de connexion est fondamental. En cas de doute, il convient de recourir à l’aide d’un professionnel, notamment pour la connexion à la terre, élément vital en sécurité électrique domestique qui protège des électrocutions.

Tableau récapitulatif de la séquence de branchement des fils

Type de fil	Couleur	Borne correspondante	Fonction électrique
Neutre	Bleu	N (droite)	Retour du circuit
Terre	Vert/jaune	Symbole terre (centre)	Sécurité, décharge électrique
Phase	Marron, rouge, noir	L (gauche)	Alimentation du courant

À noter qu’une prise installée avec la terre en haut est la configuration recommandée pour faciliter son identification et son raccordement lors des interventions ultérieures. Des modèles spécifiques comme les prises commandées permettent aussi de raccorder un circuit d’éclairage via un conducteur retour lampe coloré (marron, orange ou violet), habituellement connecté sur la borne rouge, de couleur également pour éviter toute confusion.

Les erreurs courantes à éviter lors de l’installation d’une prise électrique

Pour garantir la pérennité et la sécurité de votre installation électrique, certaines erreurs classiques doivent impérativement être évitées. Ces faux pas proviennent souvent d’un manque de préparation, d’un matériel inadapté ou d’une méconnaissance des normes.

Voici un listing des principales erreurs observées lors de la pose d’une prise :

• Brancher des fils sans couper l’électricité, ce qui peut entraîner de graves accidents.
• Utiliser un câble avec une section inadéquate, prone à surchauffe ou rupture.
• Inverser les fils de phase, neutre ou terre, compromettant la protection et la fonctionnalité.
• Ne pas respecter la bonne orientation de la prise avec la terre en haut.
• Fixer la prise sur une boîte d’encastrement trop petite ou mal adaptée, provoquant une fixation instable.
• Utiliser des prises ou matériels non conformes ou non certifiés NF.
• Négliger les tests électriques avant remise sous tension.

Éviter ces erreurs fait partie du bon sens technique, mais aussi de la sécurité des personnes et des biens. S’approvisionner chez des distributeurs reconnus comme Système D, Brico Dépôt ou Vedette garantit non seulement un matériel de qualité mais aussi un accompagnement personnalisé en point de vente qui est précieux.

Pour approfondir la qualité et la sécurité de votre circuit électrique, vous pouvez consulter en complément notre article sur les règles essentielles pour une installation électrique sécurisée dans la cuisine, un espace souvent à hauts risques.

Comment choisir la prise électrique adaptée à vos besoins et installer un circuit dédié

Le choix de la prise ne dépend pas uniquement de l’emplacement mais aussi de l’usage prévu. Il existe une grande variété de modèles adaptés aux besoins spécifiques :

• Prises standards 16 A 2P+T : adaptées pour un usage général domestique.
• Prises commandées : permettent d’alimenter des lampes ou appareils pilotés par un interrupteur, souvent avec une borne spécifique dédiée Legrand ou Schneider Electric
• Prises spécialisées : telles que prises étanches IP45 pour cuisine et salle de bains ou prises avec USB intégrées.
• Prises multiples : adaptées à des besoins regroupés, évitant les multiprises externes à risques.
• Prises avec système de sécurité enfant, désormais obligatoires dans les logements neufs.

Pour les appareils à forte puissance comme un four, un lave-linge ou un sèche-linge, il est conseillé d’installer un circuit dédié avec un disjoncteur approprié. Le choix des câbles doit alors correspondre à une section minimum de 2,5 mm² avec un disjoncteur de 20A. Des marques telles que Legrand et Schneider Electric proposent des appareillages compatibles pour ces installations exigeantes.

Tableau des types de prises et applications recommandées

Type de prise	Usage recommandé	Section câble	Disjoncteur
Prise simple 16 A 2P+T	Usage général (salon, chambre)	1,5 mm²	16 A
Prise cuisine IP45	Electroménager, plan de travail	2,5 mm²	20 A
Prise commandée	Eclairage via interrupteur	1,5 mm²	16 A
Prise multiple	Réseau d’appareils en un point	1,5 mm²	16 A
Prise avec sécurité enfant	Logements neufs obligatoire	1,5 mm²	16 A

Veillez à faire correspondre le matériel choisi à vos besoins et à la puissance électrique disponible sur le circuit, ceci pour garantir la pérennité et la protection des occupants du logement.

Tester et vérifier le fonctionnement de la prise après installation : bonnes pratiques

Une fois la prise installée, il est crucial de s’assurer de sa fonctionnalité et de sa sécurité avant de la remettre en service normale. Voici les bonnes habitudes à prendre :

• Contrôler la continuité électrique avec un multimètre, en vérifiant spécialement la liaison terre.
• Mesurer la tension aux bornes de la prise, qui doit être proche de 230 V en France.
• Tester l’alimentation avec un appareil électrique fonctionnel (lampe, chargeur).
• Evaluer que le serrage des connexions est ferme et sans jeu.
• Vérifier l’absence de surchauffe lors de la mise en charge initiale.
• Contrôler l’alignement et la fixation de la prise pour éviter qu’elle ne se déboîte.

Le respect de ces étapes garantit votre sécurité et la durabilité de l’équipement installé. En cas de doute sur un dysfonctionnement, n’hésitez pas à solliciter un professionnel. Pour approfondir les aspects techniques liés à la protection électrique, consultez notre article dédié sur les accessoires et dispositifs de protection disponibles auprès des fabricants de renom comme Eaton ou Muresco.

FAQ : questions fréquentes sur l’installation de prise électrique

• Peut-on installer une prise électrique soi-même sans être électricien ?
  Oui, en respectant les normes NF C 15-100, en coupant l’électricité et en suivant une procédure rigoureuse, il est possible pour un bricoleur averti de procéder à cette installation.
• Quelle est la différence entre la prise encastrée et la prise en saillie ?
  La prise encastrée est intégrée dans le mur, offrant un aspect esthétique et une protection optimale, tandis que la prise en saillie est fixée sur le mur avec un boîtier apparent, pratique pour les installations temporaires ou les rénovations sans gros travaux.
• Comment choisir la bonne section de câble pour une prise ?
  La section 1,5 mm² est standard pour la plupart des prises domestiques, par contre on utilise du 2,5 mm² pour les prises de cuisine ou pour alimenter des appareils à forte puissance avec un disjoncteur de 20 A.
• Pourquoi est-il important de brancher correctement la terre ?
  La terre protège contre les risques d’électrocution en cas de fuite de courant et doit être raccordée rigoureusement à la borne spécifique de la prise.
• Quels sont les signes d’une bonne installation électrique ?
  Absence de court-circuit, continuité de terre vérifiée, tension stable à 230 V, prise solidement fixée et sans échauffement à l’usage.
