Comprendre l’installation électrique : normes essentielles, conseils pratiques et diagnostic efficace

Dans un contexte où la sécurité électrique demeure une priorité absolue pour les habitants et les professionnels, comprendre les normes et les bonnes pratiques en matière d’installation électrique s’avère crucial. Ces règles, dont la norme NF C 15-100 est la pierre angulaire, encadrent chaque étape des travaux électriques, garantissant non seulement la protection des personnes, mais aussi la pérennité et la performance de l’installation. Entre diagnostic impératif, code couleur des câblages, et circuits spécifiques, ce guide approfondi s’adresse à tous ceux qui souhaitent maîtriser les fondamentaux pour réaliser un réseau électrique conforme, sûr et durable, en s’appuyant sur des solutions proposées par des leaders du secteur comme Legrand, Schneider Electric, ou encore Hager. Découvrez les clés pour anticiper les risques, répondre aux obligations légales et optimiser votre installation domestique avec des conseils précis et illustrés.

Normes fondamentales pour une installation électrique aux standards actuels

La norme NF C 15-100 constitue la référence incontournable pour toute installation électrique en habitation. Mise à jour régulièrement, notamment avec sa dernière grande révision en 2016, elle impose un cadre rigoureux visant à sécuriser les personnes et à assurer la fiabilité des équipements. Conçue initialement en 1969, cette norme a su évoluer pour intégrer les avancées technologiques telles que l’arrivée de la domotique ou le développement des circuits spécialisés.

Grâce à cette réglementation, tout projet d’installation électrique doit respecter plusieurs critères : dimensions des conducteurs, nombre et type de dispositifs de protection, disposition des tableaux électriques et circuits, sans oublier les conditions très strictes dans les pièces humides comme la cuisine ou la salle de bains. Par exemple, la présence d’un dispositif différentiel de 30 mA est obligatoire pour protéger les occupants contre les risques d’électrocution causés par des défauts d’isolement. Ce seuil de sensibilité est la norme rassurante imposée par le Consuel et largement utilisée par des fabricants de renom tels que Schneider LexCom et Merlin Gerin pour garantir une protection accrue.

Les avantages d’une installation conforme selon NF C 15-100 sont multiples :

• Réduction des risques d’incendie et d’électrocution par un câblage et des protections adaptées.
• Optimisation de la consommation énergétique grâce à une meilleure répartition des charges et à l’usage de matériels certifiés par des marques comme Legrand et ABB.
• Compatibilité avec les équipements modernes, y compris les systèmes connectés de Somfy ou Bticino intégrés à un tableau électrique Hager.

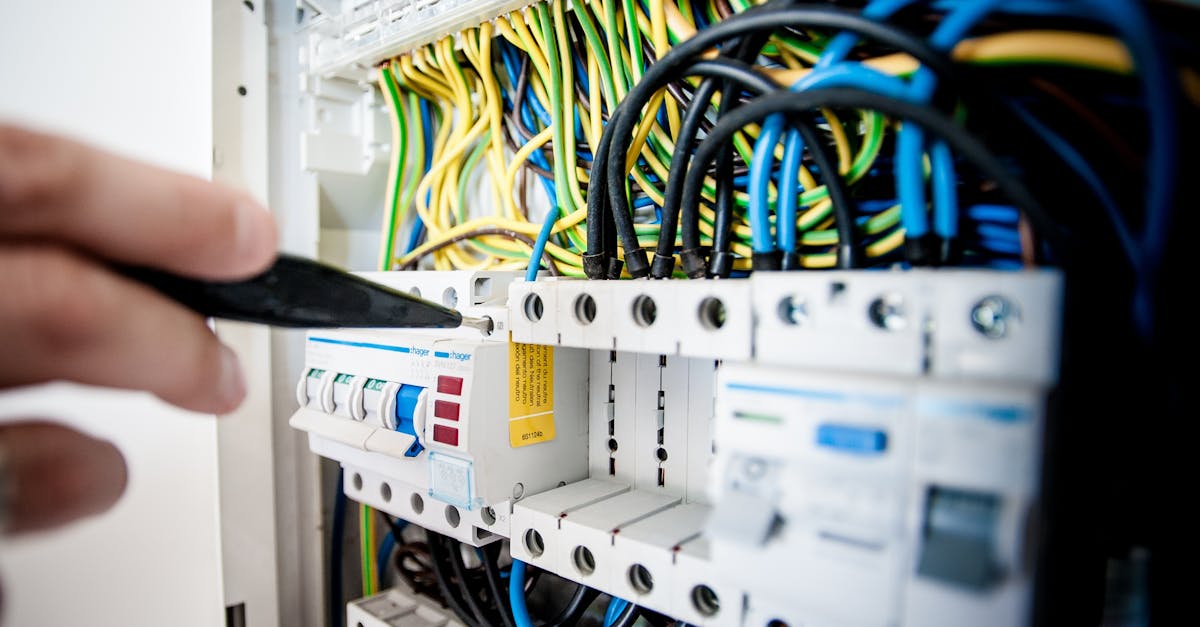

Un tableau électrique bien conçu, comprenant un disjoncteur de branchement robuste et des disjoncteurs divisionnaires calibrés selon les circuits, facilite la maintenance et les interventions futures. Par exemple, un circuit dédié à une plaque de cuisson avec une intensité de 32 A exige une section de câble spécifique ainsi qu’un disjoncteur adapté, conforme aux préconisations d’experts consultables sur comprendre-la-prise-32a-identification-utilisation-avec-les-appareils-appropries-et-guide-dinstallation.

Élément	Rôle	Norme requise
Disjoncteur différentiel 30 mA	Protection des personnes contre les défauts d’isolement	Obligatoire dans toutes les habitations
Prise de terre	Évacuation des courants de fuite vers le sol	Respect strict des normes NF pour éviter les risques
Tableau électrique	Répartition de courants avec protection par disjoncteurs divisionnaires	Conforme à NF C 15-100 et capable d’accueillir les extensions futures

La mise en conformité est essentielle, surtout lors de rénovations électriques. Un réseau obsolète peut entraîner des dysfonctionnements ou une surconsommation importante, sans mentionner les dangers potentiels. Pour vous accompagner dans ce processus, accéder à des ressources comme renоvation-electricite-logement vous permettra d’identifier les améliorations nécessaires et de comprendre les solutions les plus adaptées, tout en intégrant des équipements haut de gamme des marques Eaton ou Arnould, gages de durabilité et de performance.

Le diagnostic électrique obligatoire : enjeu de sécurité et de conformité

Le diagnostic électrique obligatoire (DEO) est un dispositif réglementaire devenu incontournable lors de la vente ou de la location d’un bien immobilier comportant une installation électrique âgée de plus de 15 ans. Cette mesure vise à prévenir les risques potentiels et à garantir la sécurité des occupants.

Réalisé par un diagnostiqueur certifié ou par le Consuel, le DEO couvre au minimum une centaine de points précis. Parmi ces contrôles, la présence de dispositifs essentiels comme l’interrupteur différentiel 30 mA, les disjoncteurs divisionnaires et la liaison équipotentielle principale, notamment en salle de bains, sont vérifiés avec minutie.

Pour les propriétaires, il s’agit d’un moyen de :

• Connaître l’état réel de leur installation électrique avant toute transaction immobilière.
• Réaliser des travaux ciblés permettant de faire disparaître les anomalies détectées et d’éviter ainsi des risques graves, y compris des sinistres liés à des installations défectueuses.
• Obtenir un certificat valable 3 ans qui rassure à la fois les vendeurs et les futurs acquéreurs ou locataires.

Les propriétaires bailleurs doivent également respecter cette obligation depuis 2018, ce qui encourage une montée en qualité des installations dans le parc locatif. Il est important de noter que les installations réalisées par des marques telles que Legrand, Hager ou Schneider Electric facilitent la validation du diagnostic grâce au respect des normes et à la qualité des matériels installés.

Type de bien	Obligation DEO	Validité
Vente d’un logement de plus de 15 ans	Obligatoire	3 ans
Location d’un logement de plus de 15 ans	Obligatoire depuis 2018	3 ans
Logements neufs ou rénovés récemment	Non obligatoire mais recommandé	N/A

L’inspection porte également une attention particulière à la salle de bains, espace hautement sensible, régie par des règles strictes définies dans la norme NF-C1500. Le diagnostic ici s’assure que tous les équipements sont conformes aux volumes définis, depuis la baignoire jusqu’à 60 cm autour, en évitant toute installation inadaptée qui pourrait être source d’accidents domestiques. Pour approfondir cet aspect, la lecture de comprendre-les-normes-electriques-essentielles-pour-amenager-votre-salle-de-bain-en-toute-securite est essentielle.

Le diagnostic n’est pas qu’une contrainte administrative. C’est un véritable outil de prévention qui protège en amont, évitant des situations où le non-respect des normes exposerait occupants et biens à des dangers réels. En complément, vous pouvez consulter ce guide complet sur comment choisir le disjoncteur idéal pour votre installation électrique, et ainsi optimiser votre sécurité globale.

Comprendre le code couleur des fils électriques : un facteur clé de sécurité

Pour maîtriser une installation électrique, il faut impérativement connaître le code couleur standardisé des conducteurs. Ce système est crucial pour identifier la fonction de chaque fil et permettre une intervention sécurisée et rapide, que ce soit pour une pose neuve ou une rénovation.

Le respect des couleurs permet d’éviter les erreurs d’inversion entre phase, neutre et terre, qui peuvent conduire à des accidents ou à la défaillance des appareils. Voici un tableau synthétique des couleurs officielles en vigueur :

Couleur	Couleur avant 1970	Fonction	Rôle dans le circuit
Bleu	Rouge	Neutre (N)	Retour du courant vers la source
Rouge, Noir, Marron, Jaune, Vert	–	Phase (L)	Conduite du courant vers l’appareil
Orange ou Violet	Rose	Navette	Commande va-et-vient ou interrupteurs doubles
Noir / Pilote	–	Pilotage	Gestion d’équipements spécifiques
Rayé jaune et vert	Gris ou blanc	Terre	Sécurité : évacuation des fuites de courant

Les marques telles que Arnould et Legrand intègrent ces couleurs dans leurs dispositifs pour garantir une parfaite conformité et simplifier la maintenance. Dans une installation moderne, les conducteurs sont regroupés dans des gaines rigides ou des baguettes, surtout dans les pièces humides comme la cuisine ou la salle de bains, où la protection des câbles est plus exigeante.

En cas de remplacement d’interrupteur ou de prise, bien identifier chaque fil selon son code évite toute mauvaise manipulation. Des erreurs courantes, comme confondre la phase et le neutre, peuvent endommager les appareils ou mettre en danger les utilisateurs. Vous trouverez des conseils pratiques et des guides étape par étape sur les-etapes-pour-installer-une-prise-electrique-facilement pour réussir vos interventions en toute sécurité.

Les circuits électriques spécifiques : adapter l’installation aux usages

Une installation électrique performante repose sur une ségrégation adéquate des circuits, chacun ayant des caractéristiques techniques adaptées à son usage. L’intensité, la section de câble, ainsi que le type de disjoncteur doivent correspondre aux besoins énergétiques des appareils concernés. Par exemple :

• Le circuit de la plaque de cuisson nécessite un disjoncteur de 32 A et une section de câble adaptée, garantissant une alimentation stable sans risque de surcharge. Le respect de ce dimensionnement est crucial pour éviter les surchauffes, une règle rappelée dans comprendre-la-prise-32a-identification-utilisation-avec-les-appareils-appropries-et-guide-dinstallation.
• Les circuits d’éclairage demandent une intensité moins élevée, souvent 10 ou 16 A, couplée à des disjoncteurs plus petits pour une meilleure gestion et sécurité.
• Les prises de courant doivent être distribuées selon un calcul précis du nombre maximal par circuit, selon les normes pour éviter la surcharge et respecter la réglementation.

Lorsqu’une maison intègre diverses nouveautés comme l’automatisation via Somfy ou des solutions de câblage réseau avec Schneider LexCom, il devient indispensable de prévoir des circuits dédiés à ces dispositifs, avec des protections adaptées. Ce niveau de personnalisation assure performance et longévité, tout en simplifiant les opérations futures de maintenance.

Type de circuit	Intensité typique	Disjoncteur recommandé	Utilisation principale
Cuisson	32 A	Disjoncteur 32 A	Plaque de cuisson, four
Éclairage	10-16 A	Disjoncteur 10 ou 16 A	Lampes et luminaires
Prises de courant	16-20 A	Disjoncteur 16 A ou plus selon type	Appareils électroménagers, divers
Circuits spécialisés	Variable	Adapté à chaque cas	Systèmes domotiques, réseau multimédia

L’intérêt d’une conception détaillée avec un bureau d’études est évident pour s’adapter aux contraintes spécifiques du logement, des habitudes de consommation, et pour optimiser la sécurité et la performance énergétique (les-moments-et-les-raisons-de-solliciter-un-bureau-detudes).

La sécurité dans les pièces humides : normes spécifiques et protection renforcée

Les pièces humides comme la salle de bains et la cuisine requièrent une attention particulière en raison des risques exacerbés d’électrocution et de court-circuit. La norme NF C 15-100, complétée par la NF-C1500, définit précisément les règles à respecter dans ces espaces délicats.

La réglementation organise la salle de bains en trois volumes, chacun subordonné à des prescriptions différentes selon la proximité de la source d’eau :

• Volume 0 : l’intérieur de la douche ou baignoire. Aucun appareil électrique n’est autorisé dans cette zone.
• Volume 1 : zone au-dessus de la douche ou baignoire jusqu’à une hauteur de 2,25 m. Seules les sources d’éclairage à très basse tension (12V) et les interrupteurs étanches sont admis.
• Volume 2 : espace de 60 cm autour de la baignoire ou douche. Autorisation limitée à certains chauffages de classe II et éclairage de classe II.

En dehors de ces volumes, dans le reste de la salle de bains, tous les types d’appareils électriques peuvent être installés à condition qu’ils soient protégés adéquatement, notamment par un dispositif différentiel de 30 mA.

Volume	Position	Appareils autorisés
Volume 0	Intérieur douche/baignoire	Aucun
Volume 1	Au-dessus douche/baignoire (2,25 m haut)	Interrupteurs étanches, éclairage TBTS (12 V), chauffe-eau Classe I (hauteur et placement spécifiques)
Volume 2	60 cm autour baignoire/douche	Appareils de chauffage classe II, éclairage classe II
Hors volume	Reste de la salle de bain	Tous types d’appareils protégés

Pour ces installations, les entreprises telles qu’Eaton et Schneider Electric proposent des solutions adaptées pour maisons modernes, garantissant un blindage des câblages et des appareillages respectant strictement ces normes. L’utilisation de prises étanches, d’interrupteurs certifiés et de protections différentielles est indispensable pour réduire tout risque potentiel.

Pour plus d’informations sur l’aménagement sécurisé des pièces humides, consulter tout-savoir-sur-les-normes-electriques-essentielles-pour-amenager-votre-salle-de-bain-en-toute-securite est recommandé.

Matériels et marques incontournables pour des installations fiables et durables

Le choix du matériel électrique est un facteur déterminant pour garantir la fiabilité et la longévité de l’installation. Les fabricants comme Legrand, Schneider Electric, Hager, ABB, Eaton, Merlin Gerin, et Bticino sont réputés pour la qualité de leurs équipements et leur conformité aux normes actuelles. Ils offrent une large gamme permettant de s’adapter aux besoins résidentiels, tertiaires et industriels.

Ces marques proposent notamment :

• Tableaux électriques modulables : facilitent l’adaptation et l’évolution de votre installation.
• Disjoncteurs et interrupteurs différentiels : offrant une protection efficace contre les surcharges et les défauts d’isolement.
• Systèmes domotiques et connectés : intégrant les dernières technologies pour une gestion intelligente de l’énergie (ex. : Somfy, Schneider LexCom).

Par exemple, Legrand et Arnould fournissent des interrupteurs et prises au design moderne et sécuritaire qui simplifient l’installation électrique. Quant aux interrupteurs connectés, essentiels pour la maison intelligente, découvrez-les sur decouvrez-les-interrupteurs-connectes-incontournables, un atout pour allier confort et économies d’énergie.

Marque	Produits clés	Points forts
Legrand	Interrupteurs, prises, tableaux	Fiabilité, innovation et compatibilité domotique
Schneider Electric	Disjoncteurs, interrupteurs, solutions connectées	Durabilité, sécurité renforcée et adaptabilité
Hager	Tableaux électriques, accessoires	Simplicité d’installation et modularité
Somfy	Systèmes domotiques connectés	Automatisation et gestion énergétique intelligente

Un matériel professionnel, conforme à ces standards, constitue l’assurance d’une installation électrique durable, facile à maintenir, et conforme aux attentes actuelles et futures.

Conseils pratiques pour la réalisation et la maintenance de votre installation électrique

Une installation réussie requiert non seulement la connaissance des normes, mais également une méthodologie rigoureuse, respectueuse des gestes de sécurité indispensables. Les erreurs d’installation, souvent dues à une mauvaise manipulation des fils ou à un câblage approximatif, peuvent avoir des conséquences importantes tant en termes de sécurité que de performance.

Voici les principaux conseils à suivre :

• Couper systématiquement le courant au niveau du disjoncteur général avant toute intervention.
• Ne jamais manipuler les fils d’arrivée du disjoncteur : leur tension peut être létale sans protections.
• Éviter toute intervention en milieu humide ou les mains mouillées pour limiter le risque d’électrocution.
• Repérer précisément l’emplacement des canalisations avant les percements pour éviter d’endommager d’autres installations, comme les tuyauteries ou câbles existants.
• Démonter électriquement et mécaniquement avec soin, éviter d’abîmer les gaines et les câbles.
• Utiliser des outils adaptés et de qualité, comme des tournevis électriques recommandés dans decouvrez-les-tournevis-electriques-les-plus-performants-sur-le-marche.
• Faire appel à un professionnel qualifié lorsque le projet devient complexe ou lorsque vous doutez de votre expertise.

Faire régulièrement vérifier son installation, notamment avant l’hiver ou par crainte de défauts, permet d’éviter les pannes et les risques d’incidents. La maintenance préventive passe par la vérification des connexions, la résistance des câbles, et le bon fonctionnement des dispositifs de protection.

Étape	Action	Conseil d’expert
Préparation	Couper le courant et repérer le circuit	Vérifier avec un testeur l’absence de tension
Installation	Respecter les codes couleurs et les schémas	Utiliser des dispositifs conformes Legrand, Hager
Test final	Mesurer les protections avec testeur différentiel	Procéder à un contrôle avant mise sous tension

Pour approfondir vos connaissances sur les outils adaptés à l’électricité, n’hésitez pas à consulter guide-complet-sur-le-monte-escalier-exterieur-couts-methode-dinstallation-et-principe-de-fonctionnement ou top-10-des-limes-electriques-a-decouvrir-absolument, qui proposent une sélection d’ustensiles professionnels indispensables.

Les innovations électriques pour améliorer sécurité et confort au quotidien

Dans l’optique d’une habitation résolument moderne et sûre, les innovations dans le domaine électrique continuent d’émerger. Les interrupteurs connectés, la gestion intelligente de la consommation, et les solutions d’éclairage LED pilotées à distance offrent une nouvelle dimension au contrôle et à la sécurité des espaces.

Grâce à l’intégration de dispositifs intelligents proposés notamment par Somfy, Schneider LexCom, et Bticino, il est aujourd’hui possible de :

• Contrôler à distance l’éclairage et les appareils via smartphone ou assistant vocal.
• Programmer des scénarios personnalisés pour optimiser la consommation énergétique.
• Améliorer la sécurité grâce à des détecteurs de mouvement ou de fumée reliés à une centrale domotique.

Cette avancée technologique est particulièrement appréciable dans un contexte de transition énergétique où la maîtrise des coûts et la réduction de l’empreinte carbone sont prioritaires. De plus, intégrer ces solutions en amont lors de la conception de l’installation électrique facilite leur adaptation et maximise les bénéfices.

Les interrupteurs connectés sont parfaitement compatibles avec les normes actuelles et garantissent un large choix d’installations, du simple à l’équipement sophistiqué. Découvrez davantage sur ces technologies à l’adresse decouvrez-les-interrupteurs-connectes-incontournables, où les derniers modèles de Legrand et Bticino sont mis à l’honneur.

Adapter son installation électrique face aux nouvelles exigences énergétiques

Avec l’augmentation des appareils électriques et la montée des énergies renouvelables, il devient indispensable d’adapter les installations pour gérer la puissance disponible et assurer le confort des occupants tout en maîtrisant la consommation.

À cet égard, certains équipements comme les délesteurs, les contacteurs jour/nuit et les systèmes de gestion d’énergie proposés par Eaton ou ABB contribuent à une meilleure régulation électrique, notamment dans des maisons équipées de bornes de recharge pour véhicules électriques ou de panneaux solaires domestiques.

• Les délesteurs pour éviter les dépassements de puissance en coupant temporairement certains circuits moins prioritaires.
• Les contacteurs jour/nuit, qui permettent de bénéficier de tarifs avantageux en programmant certains appareils pour fonctionner durant les heures creuses.
• Les bornes de recharge intelligentes, compatibles avec les normes actuelles et pilotables à distance.

En outre, bien dimensionner la section des câbles en tenant compte des puissances futures est une recommandation essentielle pour éviter des surcharges ou des comportements énergivores inutiles. Le calcul précis de la longueur et de la section est un sujet approfondi dans comment-determiner-la-longueur-necessaire-de-cable-electrique et comprend l’analyse des besoins actuels et futurs des logements connectés.

Dispositif	Fonction	Avantages
Délesteur	Gestion de la puissance pour éviter les surcharges	Réduction des coupures, optimalisation du contrat électrique
Contacteur jour/nuit	Programmation des appareils aux heures creuses	Réduction de la facture électrique
Borne de recharge	Recharge véhicule électrique pilotée	Commodité et maîtrise énergétique

Pour en savoir plus sur les stratégies d’intégration de ces dispositifs et leur installation, vous pouvez consulter comprendre-le-contacteur-jour-nuit-installation-cout-operation-et-problemes-frequents.

Questions fréquentes sur l’installation, la sécurité et les normes électriques

Quand faut-il réaliser un diagnostic électrique obligatoire ?

Le diagnostic électrique est obligatoire lors de la vente ou de la location d’un bien immobilier dont les installations ont plus de 15 ans. Cette mesure permet de garantir la sécurité des futurs occupants et d’anticiper d’éventuels travaux nécessaires.

Quels sont les principaux éléments à vérifier lors d’une rénovation électrique ?

Il faut contrôler la présence et le bon fonctionnement des disjoncteurs différentiels 30 mA, la conformité des prises de terre, l’état des câbles et gaines, et la répartition correcte des circuits spécialisés pour éviter les surcharges.

Comment reconnaître le code couleur des fils électriques ?

Le bleu correspond au neutre, les couleurs rouge, noir ou marron indiquent la phase, et le fil jaune-vert est la terre. Il est crucial de respecter cette codification pour manipuler l’installation en toute sécurité.

Quels dispositifs sont recommandés pour sécuriser une installation dans la salle de bains ?

La mise en place d’un interrupteur différentiel 30 mA, l’utilisation de prises et interrupteurs étanches spécifiques, ainsi que le respect des volumes d’installation selon la norme NF-C1500 garantissent une sécurité renforcée.

Pourquoi faire appel à un professionnel pour les travaux électriques ?

Les opérations électriques présentent des risques importants en cas de mauvaise manipulation. Un électricien qualifié assure le respect des normes, l’utilisation de matériels fiables (Legrand, Schneider Electric, Hager) et garantit un travail sécurisé et durable.
